闭口楼承板与开口钢承板有什么不同?
文章附图

闭口楼承板是天津科利达更为先进的复合楼承板系统,经实验证实比其他开口楼承板系统更具强大的承载力和抗剪力。闭口肋形的特殊设计,让钢承板的板肋完全被混凝土裹护,如同现浇板里的钢筋,从而能够最大限度的发挥钢-混凝土各自的特性,成功应用于受力配筋的楼承板系统中,并有极好的耐火性能。

本产品特性如下:
1
、施工简单快捷,缩短工期;
2
、取代传统模板,改善传统模板之缺点,待混凝土硬结后又起着受拉钢筋的作用,产生组合效应;
3
、可作为结构强度之一部份,减低材料成本;
4
、易于配筋、配线、配管之施工;
5
、外观整洁美观;
6
、重量轻、强度高、承重大、抗震能力好;
常见的闭口楼承型号有:

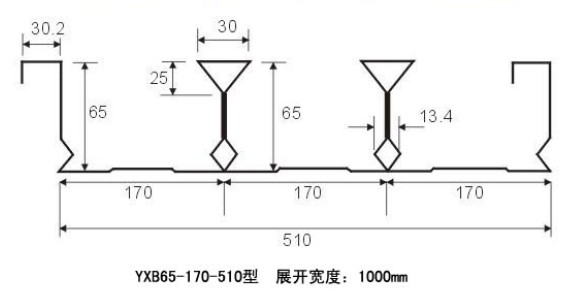

YXB65-170-510

YXB65-185-555

YXB66-240-720

YXB65-254-762

闭口楼承板与开口钢承板相比板型截面优势:
1
.该板型板底平整、腹板贴合,可根据各种房间的不同功能和需要提供多种板底天花处理方式。

2.闭口楼承板截面重心距板底16mm左右,小于开口型或缩口型楼承板截面参数,按塑性理论分析组合楼板结构承载力时,混凝土压力合力中心与拉力合力中心具有更大的内力臂,这表示材料强度发挥更充分,因此闭口组合楼板具有更大的结构承载力或者说具有更高的安全系数;
3
.闭口楼承板能够完全替代楼板中正弯矩受拉钢筋而且无须喷刷防火涂料即可达到2小时的耐火时效;
4
.闭口楼承板肋角使混凝土对楼承板的握裹力更强,组合楼板达到真正的组合作用;
5
.闭口楼承板组合楼板能够减小楼板厚度,增大净空高度。采用开口楼承板,最小板厚需126mm,而采用该板型最小只需104mm
6
.闭口楼承板独特的卡槽悬吊系统能为建筑物板底机电管道安装提供方便,该系统无需在板底打眼或预埋铁件,只需轻松将两只卡片插入板底沟槽内,便可提供200kg吊重吊点,拆卸也很方便;
闭口楼承板与开口钢承板相比安装技术优势

1.闭口楼承板严格按照设计铺板图在工厂加工,排板顺序均已编号,现场施工无需切割和补板,方便于钢构公司现场安装;
2
.闭口楼承板排板时只需按跨距顺排,与钢梁顺接时,由于板底平整,有足够与钢梁实接面积。因此不用处理可直接铺过去(开口板因要避免与钢梁虚搭而需切割补板);
3
.开口楼承板板在端口处应封堵板,以免浇筑混凝土进从板底开口漏浆,而闭口楼承板因腹板闭合而不用端头堵板;
4
.闭口楼承板因板底平整,无论与钢梁横搭还是顺搭,均能与钢梁上翼板充分结合,因此钢梁上翼板顶面无需喷防火涂料。而开口型钢承板与钢梁之间具有空洞,需做肩塞补满空洞;
5
.闭口楼承板完全替代下层钢筋,减少现场钢筋制作量,可减轻现场劳动量,加快施工速度。同时取消原设计下层钢筋,可为楼板中铺设电线套管提供更大空间;
综合成本比较分析:


采用闭口楼承板与开口钢承板相比,可以取消板底防火涂料,可完全替代下层钢筋,并可减薄楼板厚度,节省混凝土用量,闭口型楼承板独特的悬吊系统还可节约机电管道安装成本。另外由于上述优势可明显加快加工速度,缩短工期。因此,采用闭口型楼承板一方面可降低工程直接成本,另一方面又可降低工程管理费用。闭口式楼承板耐火极限一般不低于2小时;
